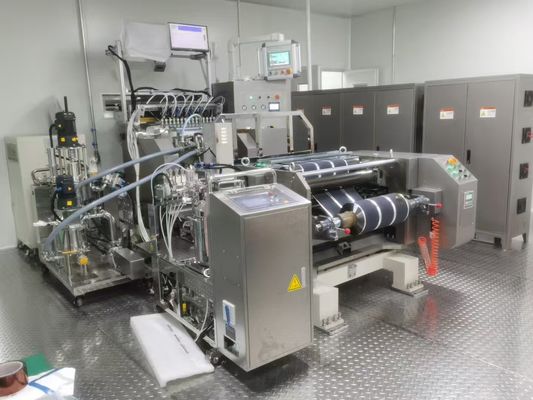

Name: Lithium-Ionen-Batterien Batterien produzieren Extrusions-Slot-Druckbeschichtungsmaschine
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-6043-MM
Availability: InStock

Zahlungsmethode:	T/T, Western Union

Detail-Informationen

Produkt-Beschreibung

Einzelheiten

Markenname

GERUISI

Modellnummer

GRS-6043-MM

Mantelmethode:

Extrusion fortgeschritten

Geschwindigkeit:

8m/min

Heizungsfunktion:

Max 140°C

Beschichtungsbreite der Walzfläche:

480 Millimeter

Genauigkeit der Breite:

±0,5 mm

Beschichtungsverfahren:

ununterbrochene Beschichtung

Produkt-Beschreibung

Lithium -Ionen -Batterie -Batterie Erzeugnis Extrusionsschlitz -Stempelbeschichtungsmaschine

Grundparameter des Substrats
	Negatives Substrat	Positives Substrat		Anmerkungen
Name	Kupferfolie	Aluminiumfolie
Dicke	(4,5-20) μm	(9-30) μm
Substratbreite	(400-500) mm	(400-500) mm
Beschichtungsparameter
Materialname	Negative Elektrodenschlammung	Positive Elektrodenschlammung
	Graphit, Mesophase -Kohlenstoff, hartes Kohlenstoff usw.	Lithium -Kobaltat, Lithium -Manganat, Lithium -Eisenphosphat, ternärische usw.
Doppelbeschichtung trocken Dicke	(50-200) μm (ohne Folie einseitiges trockenes Material)	(50-200) μm (ohne Folie einseitiges trockenes Material)
Nassdicke der Beschichtung	100 μm ~ 400 μm	100 μm ~ 400 μm
Solider Inhalt	(45-48) %	Drei Yuan: 66-70% Mangan: 66-70% Lithiumeisen: 52-58% Reines Kobalt: 66-70%		Variationsbereich des Feststoffgehalts: ± 0,5; Temperatur: 26 ± 2 ℃;
Spezifische Schwerkraft	(1.0-1.5) G/cm³	(1.0-2.5) G/cm³
Viskosität	2000-4000 CPS	Drei Yuan: 4000-6000cps Mangan: 4000-6000cps Lithiumeisen: 8000-12000cps Reines Kobalt: 4000-6000cps		Negative Elektrodenviskositätsvariationsbereich: ± 200/2h; Variationsbereich der Kathodenviskosität: ± 500/2h;
Temperatur	Gemäß der Prozesssteuerung Rt ~ 140 ℃ unter Verwendung der elektrischen Heizmethode
Lösungsmittel	NMP -Ölsystem/Wassersystem	NMP -Ölsystem/Wassersystem
Gewichtsfehler	Einzelseite ± 1,3% doppelte Seite ± 1,2%	Einzelseite ± 1,3% doppelte Seite ± 1,2%
Machine Grundparameter
Beschichtungsrollenbreite	600 mm
effektive Beschichtung Breite	480 mm und unten;
Beschichtungsmethode	Kontinuierliche, Gap -Extrusionsbeschichtung (einschließlich Streifenbeschichtung)
Kleiderbeschichtung Geschwindigkeit	1 ~ 8 m/min (im Zusammenhang mit der Einstellung des Aufschlämmungszustands und der Beschichtungsprozesse);
Maximale Maschinerie Geschwindigkeit	30 m/min
Leistung	380 V x 50 Hz, 3 Phase (Kontrollleistung 220 V x 50 Hz, Einphase)			Schutz Erdung
Gesamtleistung	Maximal 145 kW
Luftquelle	0,6 MPA
Gesamtabmessungen der Maschine: 20 lang x 3,4 breit x 3,0 m hoch (im Zusammenhang mit der Konfiguration ist die Länge für jede zusätzliche Dicke messung etwa 1,5 m länger)
4. Sicherheitsanforderungen
Entsprechen den relevanten nationalen Standards.
5. Umweltanforderungen
Umgebungsanforderungen für Geräte: Umgebungstemperatur 20-28 ℃, Luftfeuchtigkeit unter 35%, kein brennbares, korrosives Gas; Sauberkeit: Klasse 100000; Druckluft: Nach dem Trocknen, Filtern und Stabilisierungsdruck: Der Luftdruck ist größer als 5,0 kg/cm2; Der Luftverbrauch beträgt ca. 4m 3/h; Geräteanforderungen für Geräte: 1 m von der Messung der Gerätearbeitsposition entfernt, Rauschen ≤ 75 dB; Bodenanforderungen: Die Grundlage ist Zementgelände oder Terrazzo -Boden, Flatness 2mm/㎡, Lagerkapazität 1000 ㎏/㎡;
5. Parameter des Trocknungsteils
Seriennummer Trocknen	Luftmodus trocknen		Temperatur	Länge
NEIN. 1 NEIN. 2 NEIN. 3 NEIN. 4	Heißluftkreislaufsystem, nach oben und unten aus dem windaktiven Getriebe Heißluftkreislaufsystem, nach oben und unten aus dem windaktiven Getriebe Heißluftkreislaufsystem, nach oben und unten aus dem windaktiven Getriebe Heißluftkreislaufsystem, nach oben und unten aus dem windaktiven Getriebe		70 - 110 ° C. 70 - 140 ° C. 70 - 140 ° C. 70 - 110 ° C.	3m 3m 3m 3m
Anzahl der Temperaturkontrollzonen:	4 Abschnitte (3 m Abschnitt)
Gesamtlänge des Ofens:	Ungefähr 12 Meter
Wärmequelle:	Elektrische Erwärmung
Temperatur:	Max: 140 ℃
Ofenoberfläche Temperatur:	Der Temperaturanstieg beträgt nicht mehr als 50 ° (ohne Ofentür)

Einführung in die Struktur jedes Teils
- Abwicklungsmechanismus

Seriennummer	Projekt	Parameter	Anmerkungen
	Rahmen	Vertikaler Platte Fixes Typ, große Platte Nickel plattiert, Edelstahl -Seitungskasten (Edelstahl -Mattdraht -Zeichnung), manuelle Rollenwechsel	1 Set
	Sich abwickeln	von oben oder unten
	Rolldurchmesser	Maximal 550 mm
	Rollgewicht	Max. 600 kg/roll
	Verwenden Sie Dorns	Innenkreisdurchmesser: (76,2-80,0) mm Material: Aluminiumrohr, Kohlenstoffstahlrohr, ABS verstärkte Kunststoff, Papierrohr	1 Set
	Flatulenzwelle	Aufblasbare Wellenstruktur (3-Zoll-Welle) mit aktiven Abwicklungs- und Rückspulenfunktionen	1 Set
	Spannungssystem	Motor + Spannungssensor; Spannungsbereich: 10-300 N Gesamtbreite	1 Set
	Bandplattform	Plattform: Die Oberseite verfügt über eine Führungsnute, und die Plattform ist mit einer Skala eingelegt. Bajonettstreifen: Doppeldruckstangen -Typ, die Grube ist mit Gummistreifen gefüllt, um beim Schneiden des Streifens Metallpartikel zu vermeiden	1 Set
	Korrektursystem	Ultraschalltests können transparente Materialien, Korrekturgenauigkeit von ± 0,5 mm erkennen Gleichberechtigungshub> 80 mm
	Führungsrolle	Spiegel -Aluminiumrolle, oberflächenanodiert

Beschichtungsvorrichtung

Seriennummer	Projekt	Parameter	Anmerkungen
	Beschichtungsmethode	Kontinuierliche, Gap -Extrusionsbeschichtung, Streifenbeschichtung
	Sterben	Haushaltskopf mit Mikrometer, Lippe kann mit hohem Verschleiß und korrosionsbeständigem Hartlegierstahl, Geradheit ≤ 2 µm mit manueller Umsatzreinigung, Dichtungsaustausch und Positionierungsfunktionen eingelegt werden.
	Rahmen	Q235A Stahlplatte, Nickelplattierter
	Beschichtungsrollenspezifikationen	φ260 mm, Spezialstahlrohr, Hartchrombeschichtung Circle Runout -Genauigkeit ≤ 2UM (mechanische Uhrenerkennung) Es gibt kein abnormales Rauschen, eine abnormale Schwingung und die Wärmeerzeugung jedes Teils beim Fahren und Drehen.
	Nip Roll -Spezifikation	φ120mm Stahlwalze, mit EPDM beschichtet, Härte 68 ± 3 mit Leitfähigkeit Knopfbetriebszylinder, um die Öffnungs- und Schließaktion der Rolle zu erreichen Mit Sicherheitsabdeckung
	Extrusionsfilmkopf Bewegen	Basisantrieb: Knopfbetrieb (verwenden Sie den Zylinder, um sich in einem großen Bereich zu bewegen) GAP -Trimmen: Knopfbetrieb (mit Servo -Motoraktion) GAP -Erkennung: Gitterherrscher (Genauigkeit 0,1um)
	Beschichtungsventil	Pneumatische Freigabeventil
	Rollmaterial	Der äußere Durchmesser der Spiegel -Aluminiumwalze beträgt 110 mm und die Oberfläche wird mit positiver Grad behandelt.
	Flüssigkeit fällt Erhalten	Die Empfangskiste aus SUS304 fließt aus dem Abfalllauf durch die Pipeline.
	Werkbank	Mit Stufen und Handläufen, Edelstahl
	Erkennung gebrochener Gürtel	Erkennungsfunktion des gebrochenen Gürtels hinzugefügt

Pumpsystem

Seriennummer	Projekt	Parameter	Anmerkungen
	Schraubenpumpe	Japanischer Gott der Kriegsschraubpumpe, Servo -Motor mit Präzisionsplanetary Reduzierantrieb
	Transittank	Pegelregelung, Druckregelung, elektrisches langsames Rühren, einstellbare Geschwindigkeit, Volumen 30 Liter
	Materialrückgabe	Material -Reflow -Beschichtungssteuerung
	Filter	Mit dem dynamischen Filter kann die Anzahl der Netzwerke entsprechend den Kundenbedürfnissen angepasst werden (120, 150, 200 Mesh)
	Eisenentferner	Über 10000 Gauß
	Pfeifen und Zubehör	Edelstahl Schnellanschlüsse und Edelstahlanschläge
	Drucküberwachungssystem	Überwachung des Aufschlämmendrucks (Differenzdruck) im Extrusionskopfhöhlen, des Pumpenauslasss und des Rückkehrhöhlens mit Genauigkeit ≤ 0,005 mPa

Ofen trocknen

Abschnitte I bis IV
Seriennummer	Name	Parameter	Anmerkungen
1	Modell	Heißluftkreislaufsystem, Luft von oberen und unteren Oberflächen sprühen
2	Ofenlänge	Jeder Abschnitt von 3 Metern, insgesamt 12 Meter	Die Gesamtlänge des Ofens beträgt ca. 12418 mm
3	Heißlufttemperatur	RT - 140 ° C.
		Genauigkeit der Temperaturregelung: Temperatursatz Wert ± 1 ° C
		Heißlufttemperatur: ± 3 ° C an der Düse
4	Ofenkörper	Kastenmaterial: Edelstahlplatte	Einschließlich explosionssicherer Anschluss und Winddrucküberwachung
		Isolationsschicht: 100 mm dicke gefüllte Isolierung Baumwolle
		Ofen Liner 304 Edelstahl, Edelstahllager
5	Betriebstür	Im operativen Seitenbereich
6	Führungsrolle	Oberflächenanodisierung der Spiegel -Aluminiumrolle (mit Antrieb)
7	Frischluftkanal	Edelstahlplatte
8	Heißluftdüse	Obere und untere Enden: Edelstahl; Die Luftdüse kann entfernt und gereinigt werden und die Höhe kann eingestellt werden, um die beste Trocknungseffizienz zu gewährleisten
9	Heißluftkreislaufsystem: Zirkulierender Lüfter	Alle Edelstahl im Bereich, der mit dem Luftstrom in Kontakt steht; mit Primärfilter, abnehmbar
9	Heizung	24 kW Elektrische Erwärmung
10	Zirkulierender Luftkanal	Edelstahlplatte, die nach Heißluftkreislaufeinheit gebeugt ist
11	Filter (neuer Luftauslass)	150 Mesh Edelstahlnetz	Abnehmbar
12	Pole Stück Einlass und Auslass unabhängiger Unterdruckhohlraum	0,3 m lange Unterdruckstruktur verhindert Lösungsmittelleckage
13	Temperaturmessung	Luftauslass der oberen und unteren Luftdüse
14	Ableitungslüfter:	Die gesamte Abgasseluft ist in zwei Abschnitte unterteilt und durch Frequenzwandler gesteuert. Das Gesamtabgrenzluftvolumen beträgt 9000 Kubikmeter pro Stunde	Party B ist mit Recyclingsystem ausgestattet
15	Auspuffanleitung:	Oberflächen behandelte Stahlplatte, gebeugt zwischen Körper und Abgabventilator
16	Outlet Seal Box:	Innenoberfläche: SUS304 Stahlplatte
17	Aufstiegsgerät	Klebeband und den Ofen reinigen
18	Temperaturmessung	Luftauslass der oberen und unteren Luftdüse
19	NMP -Wiederherstellung	Es werden nur eine Lüfteroberfläche und Steuerschnittstelle bereitgestellt
20	NMP -Konzentrationserkennung	Jeder Abschnitt ist für die NMP -Sensor -Grenzfläche reserviert und der positive Pol ist mit einem Satz von Erkennungssystemen ausgestattet. 1. Wenn die Erkennungskonzentration 30%überschreitet, muss die Ausrüstung Schall und leichte Alarm ausführen und die Frequenz der Abgaslüfter erhöhen. 2. Wenn die Nachweiskonzentration 50%überschreitet, stoppen Sie die Beschichtung und der Abluftlüfter läuft mit maximaler Frequenz.	Positive Anpassung, Negativ

3.5.

Entladungsvorrichtung (Schwanz)

Seriennummer	Projekt	Parameter	Menge
1	Rahmen	Vertikale Platte feste Struktur, Elektrokasten aus rostfreiem Stahl, große Platte Nickelbeschichtung (Mattdraht -Zeichnung mit Edelstahl)
2	Entladungsrolle	φ160 Stahlwalze mit harter verchromter Oberfläche	1
3	Nip Roll	φ120mm Stahlwalze, mit EPDM beschichtet, Härte 68 ± 3, mit Leitfähigkeit Achsenbewegungsmodus: Zylinderantrieb	1
3	Nip Roll	Mit Sicherheitsschutzvorrichtung	1 Set
4	Spannungssystem	Niedriger Reibungszylinder + Schwangerwalzenstruktur + Spannungssensor (doppelte Schleifenregelung) Spannungsbereich: 10-300 n Ganze Breite	1 Set
5	Führungsrolle	Spiegel -Aluminiumrolle, oberflächenanodiert	1 Set
6	Korrektursystem Exportieren	Abweichungskorrektur, Genauigkeit ± 0,5 mm	1 Set
7	Messung der Dicken	Das Erkennung von Dickenmessungen wird zwischen Traktion und Wicklung bereitgestellt. (Positive Konfiguration x Online -Oberflächendichte -Test, negative Messung der Laserdicke)	Optional

3.6.Wickelmechanismus

Seriennummer	Projekt	Parameter	Anmerkungen
	Rahmen	Vertikaler Platte fester Typ, große Platte Nickel plattiert, rostfreie Stahlseite Elektrokasten, manuelle Rollenwechsel	1 Set
	Sich abwickeln	von oben oder unten
	Rolldurchmesser	Maximal 550 mm
	Rollgewicht	Max. 600 kg/roll
	Verwenden Sie Dorns	Innenkreisdurchmesser: (76,2-80,0) mm Material: Aluminiumrohr, Kohlenstoffstahlrohr, ABS verstärkte Kunststoff, Papierrohr	1 Set
	Flatulenzwelle	Aufblasbare Wellenstruktur (3-Zoll-Welle) mit aktiven Abwicklungs- und Rückspulenfunktionen	1 Set
	Spannungssystem	Motor + Spannungssensor; Spannungsbereich: 10-300 N Gesamtbreite	1 Set
	Bandplattform	Plattform: Die Oberseite verfügt über eine Führungsnute, und die Plattform ist mit einer Skala eingelegt. Bajonettstreifen: Doppeldruckstangen -Typ, die Grube ist mit Gummistreifen gefüllt, um beim Schneiden des Streifens Metallpartikel zu vermeiden	1 Set
	Korrektursystem	Ultraschalltests können transparente Materialien, Korrekturgenauigkeit von ± 0,5 mm erkennen Gleichberechtigungshub> 80 mm
	Führungsrolle	Spiegel -Aluminiumrolle, oberflächenanodiert
