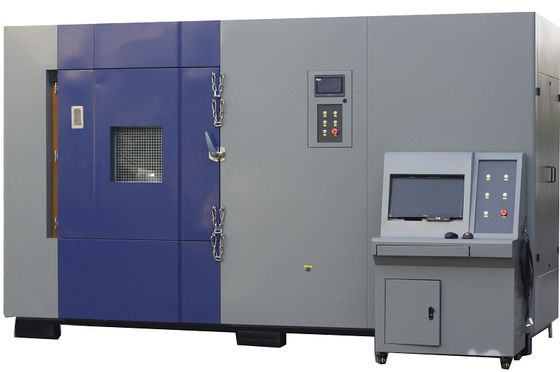

Prüfmaschine für Batterie-Nadel-Prüfung

Haupttechnische Parameter:

.1 Wirkvolumen 5000 L

.3 Die inneren Abmessungen des Prüfbereichs W ((breite) 2500mm*H ((höhe) 1000mm *D ((tiefe) 2000mm

.4 Außendimensionen W (Breite) 3860 mm*H (Höhe) 2300 mm*D (Tiefe) 2230 mm (horizontal)

Tipps: Größe bitte nach der endgültigen Konstruktionsbestätigung drei Ansichten gelten!

5. Kraftanzeige Hochpräzisionsdruckmessung und Anzeige über Computeranzeige

6 Steuerungsmodus Computergestützte Steuerung, Fernsteuerung durch Kabel, kann die Sicherheit der Prüfer wirksam schützen

7 Die Steuerungsvariablen PLC und Computer können getrennt gesteuert und angezeigt werden; Druck, Schlag, Gesamtspannung oder einzelne Spannung können als Steuerungsvariablen allein oder in Kombination verwendet werden.und die Prüfung wird gestoppt, wenn eine Bedingung den eingestellten Wert erreicht.8 Überwachungskamerasystem Kameras sind feuer-, flammfest, hochtemperaturbeständig; der explosionssichere Schild ist austauschbar und wird mit 2 Ersatzteilen geliefert

.9 Fernbedienung Die Einstellung aller Bedienparameter, die Datenerhebung und die Videoaufzeichnung des Überwachungssystems können von einem Computer mit Abstand von der Vorrichtung gesteuert werden.

.10 Auflösungsgenauigkeit Temperatur 0,1°C, Spannung 1mv

.11 Unterstützung der Plattform 1 TB

.12 Hydraulischer Antrieb

.13 Datenerfassungsfrequenz: 50 Mal/Sekunde

.14 Höchststrich: Strich: 600 mm, Steuergenauigkeit 1 mm,

.15 Signalübertragungsmodus RS 232 Serienanschluss oder USB2.0 Hochgeschwindigkeitsübertragungsserieanschluss

.16 Digitales Probenahmesystem 2 Spannung 0-60 V, Genauigkeit 0,1%;

Zwei-Wege-Temperatur 0-800°C, Genauigkeit 0,5 °C

.17 Extrusionsgeschwindigkeit 1 ~ 400 mm/min (verstellbar)

.18 Die digitale Anzeige der Durchdringungskraft ist einstellbar, die Genauigkeit beträgt 0,1%.

.19 Extrusions-Jig-Bogen-Extrusionsscheibe (Radius 7 mm), kann kontinuierlich mehrschichtige Extrusionsdeformationsfüllungen erreichen

.20 Hauptspannungssammelkanal Kanal 1

.21 Temperaturprüfbereich 0 ~ 800°C

.22 Spannungs- und Temperaturgenauigkeit ± 1%fs

.23 Druckregelungs-Servoventilsteuerung

.24 Druckbereich 1KN - 200KN hydraulische Steuerung

.25 Druckgenauigkeit ≤ ± 0,5 % (FSR)

.26 Genauigkeit der Druckregelung ± 1%

.27 Extrusionsgeschwindigkeit 1 ~ 600 mm/S (verstellbar)

.28 Auflösung von 0,01 mm

.29 Genauigkeit der Bewegungsregelung ± 1%

.30 Anzeigegenauigkeit der Spannung ±0,2% FSR

.31 Druck halten für 0 bis 9999 Sekunden

.32 Extrusionsdeformation 0~100% Mehrfach-Zahnstoff-Einstellung, kann kontinuierlich mehrschichtige Extrusionsdeformationsbelastung erreichen

.33 Sammelfrequenz 100 Hz

.34 Stahlnadel Standard Phi 2mm - Phi 8mm hochtemperaturbeständige Stahlnadel jeweils 2, Länge 100MM, oder nach Anforderung des Benutzers angepasst

.35 Die Nadelspitze ist 200 mm von der unteren Seite der Batterieebene entfernt.

.36 Akupunkturgeschwindigkeit mit einer Geschwindigkeit von 1-80 mm/s, von der Richtung senkrecht zur Batterieplatte durch

.37 Durchdringungskraft 250 kg

.38 500 mm oder nach vorheriger Absprache

.39 Verschlussmodus Handverschluss

Kurze Beschreibung

Der Power Battery Pack Extruder wird verwendet, um die Situation zu simulieren, in der die Batterie während der Verwendung, des Transports und der Lagerung von Power Battery Packs oder -systemen, Batteriezellen,oder Batteriemodule. Sie stellt künstlich die verschiedenen Situationen dar, denen sich die Batterie unter starken äußeren Kräften begegnen kann, und dient zur Bewertung der Sicherheitsleistung der Batterie;Das Gerät kann die persönliche Sicherheit absolut gewährleisten und bei einem Brand oder einer Explosion der Batterie während des Tests keine Schäden an der Prüfumgebung verursachen.Echtzeit-Prüfdaten (z. B. Batteriespannung, maximale Temperatur auf der Batterieoberfläche,Druckvideodaten zur Beurteilung der Versuchsergebnisse) verwendet werden, um festzustellen, ob die Batterie nicht entzündet werden darf., explodieren oder rauchen, nachdem der Test abgeschlossen ist; es ist auch eine wesentliche Prüfgeräte für Batteriehersteller und Forschungsinstitute.

Die Drahtwäsche ist alle mit metallischen feuerfesten Rohren bedeckt, wodurch wirksam verhindert wird, dass das Phänomen des Batterieprüfprozesses Feuer und Brennen auslöst.
Einrichtung von Beleuchtungsvorrichtungen, um die Lage im Studio von außen deutlich zu sehen;
Durch den Einbau von Prüflöchern und Luftzufuhröffnungen mit Luftzufuhröffnungen und Abluftventilatoren werden Abgas und Luftdruck schneller und wirksamer beseitigt.Prüflöcher sind für Prüfer ausgelegt, um Temperatur oder Luftdruck im Prüfraum zu ermitteln.;
Der Steuerteil und die Prüfkammer sind getrennt und können in einem Abstand von 1-2 Metern betrieben werden, wobei bestimmte Sicherheitsmaßnahmen getroffen werden

Aktuelle Prüfmethoden für einzelne Batterien

--- Drückrichtung: Druck senkrecht zur Batterieplattenrichtung ausüben;
--- Druckplattenform: ein halbzylinderförmiger Körper mit einem Radius von 75 mm, dessen Länge (L) größer ist als die Größe der komprimierten Batterie;
--- Druckgeschwindigkeit: (5 ± 1) mm/s
--- Druckgrad: Stoppt das Drücken, wenn die Spannung 0V erreicht oder die Verformung 30% erreicht oder die Druckkraft 200 kN erreicht (je nachdem, welcher Punkt zuerst erreicht wird).
1 Stunde lang beobachten.

Prüfmethode für das Batteriemodul

--- Drückrichtung: Die Richtung, in der das Batteriemodul am empfänglichsten für die Verdichtung ist, ist in der Gesamtanordnung des Fahrzeugs dieselbe.Wenn die Richtung, die am empfindlichsten für die Kompression ist, nicht verfügbar ist, Druck senkrecht auf die Anordnung der einzelnen Batterien auszuüben;
--- Druckgeschwindigkeit: (5 ± 1) mm/s
--- Druckplattenform: ein halbzylinderförmiger Körper mit einem Radius von 75 mm, dessen Länge (L) größer als die Größe der komprimierten Batterie ist, jedoch nicht mehr als 1 m beträgt;
--- Druckgrad: Wenn die Verformung des Batteriemodules 30% erreicht oder die Druckkraft das 1000fache des Gewichts der Batterie oder den größeren der in Tabelle 1 aufgeführten Werte erreicht,10 Minuten halten und 1 Stunde beobachten
