Ausgasung und Vordichtung drei in einer Maschine

Einführung:

Diese Vorrichtung hat hauptsächlich drei Funktionen: Versiegelung auf der Oberseite, Vorverpackung und Vakuum-Entgasung für Lithium-Batterie mit Taschenzelle.Diese Maschine durch die Anzeige Schnittstelle Klassifizierung genau steuern die oberen Seite Verpackung, Vorverpackung, Vakuum-statische drei Funktionen. Es besteht aus Heizdichtung, Vakuumpumpenbox und pneumatischen Wärmedurchdichtungskomponente, die automatisch die oberseitige Dichtung abschließt,Vorverpackung und Vakuum-Stand-Entgasung der drei Funktionen der Batteriebeutelzelle.

Hauptmerkmale:

* Der Kopf besteht aus Kupfermaterial, gute Wärmeübertragungseffekt, Energieeinsparung, Verbesserung der Arbeitseffizienz, Energieeinsparung als ähnliche Produkte;

* Der Druck des oberen und unteren Kopfes kann durch den Druckregler so eingestellt werden, dass verschiedene Anforderungen an die Prozessparameter erfüllt werden;

* Der Ober- und Unterkopf wird vom Zylinder durch zwei lineare Führungshülsen angetrieben, und der Ober- und Unterbewegungsmechanismus ist flexibel,und der Leitfaden ist so genau, dass die Parallelität des Produkts nach der Kantenversiegelung gewährleistet ist;

* Die Veränderungen der Hohlräume können beim Arbeiten durch das Perspektivfenster beobachtet werden;

* Die Abdeckungshöhle wird vom Zylinder angetrieben, von der rotierenden Führungshülle geleitet, flexibel nach oben und unten bewegt, präzise Führung, um die Produktsiegelung zu gewährleisten;

* Kann auf verschiedene Spezifikationen von Produktbatterien angewendet werden, und die Einstellung ist einfach und bequem;

* Die Hauptmaschine und die Steuerungskiste sind so aufgeteilt, daß die Maschine in die Handschuhkastenarbeit eingesetzt werden kann, kann auch in die Montageliniearbeit eingesetzt werden;

* Einfache Bedienung, schönes Aussehen, geringe Größe, leichtes Gewicht.

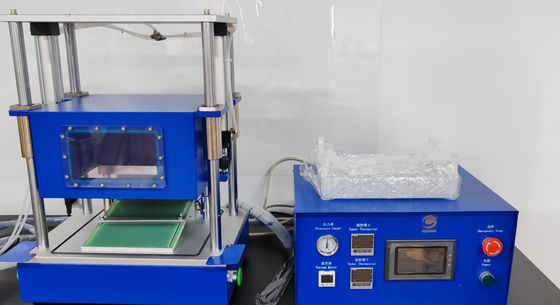

Bild zur Referenz:

Technische Parameter:

*PLC-Touchscreen-Automatiksteuerung

* Der Hohlraum besteht aus Aluminiumlegierung, Korrosionsbeständigkeit, solide Struktur;

* Einstellbarer Vakuumgrad bis -95 Kpa (eigene Vakuumpumpe des Käufers);

* Kopftemperatur: Raumtemperatur ~ 250°C, Temperatur einstellbar;

* Temperatursteuerungsgenauigkeit: ±2°C;

* Wärmedurchdichtungsdruck: 0 ~ 7Kg/cm2 einstellbar;

* Warmdichtungszeit: 0 ~ 99 Sekunden einstellbar;

* Randbreite: 5 ± 0,4 mm (nach Kundenanforderungen);

* Maximale Kantengröße: 200 mm;

* Maximaler Akkuentladungsbereich Länge 200, Breite 160 mm (einschließlich Gastasche);

* Dichtheitsbereich der Dichtungen: 60 bis 300 mm;

* Dichtheitsgenauigkeit (mm): jede zweipunktige Dichtheitsdifferenz < 15um;

* Gasverbrauch: ca. 0,2 L Druckgas/einmal pro Dichtung;

* Arbeitsgeschwindigkeit unter Druckluft: ≥ 180 mal/h;

* Leistung: 300w Heizrohr, Heizverbrauch von ca. 0,6 kW;

* Stromversorgung: 220V/50Hz;

* Druckluftquelle: 0,5 ~ 0,8 MPa; Bei Verwendung im Handschuhfach muss die Zylinderstromquelle mit dem im Handschuhfach verwendeten Arbeitsgas übereinstimmen.

Ausrüstungsmaße:

* Gesamtgröße: Arbeitsbereich: 470 mm * 485 mm * 435 mm;

Steuerfach: 420 mm * 325 mm * 225 mm;

* Gewicht: ca. 50 kg.

Zusammensetzung der Anlagen:

Diese Maschine besteht aus folgenden Teilen:

1. Mechanischer Teil: unterer Schablonenmechanismus, Vakuumkammermechanismus, Antriebsmechanismus, Führungsmechanismus, Basismechanismus, Steuerungsteil der elektrischen Schachtel usw.;

2Elektrische Teile: pneumatische Komponenten, Solidstate-Relees, Magnetventile, photoelektrische Schalter usw.

3 Hauptbestandteile:

Zylinder: AIRTAC;

Lager: NSK inländische hohe Qualität;

Thermostat: Omron (aus Japan eingeführt);

Zeitrelais: Omron/heimische Qualität;

Zwischenrelais: Omron (Import aus Japan).

Wartungsverfahren und Vorsichtsmaßnahmen:

1. Die oberen und unteren Platten und die Vakuumkammer häufig abwischen, um sie sauber zu halten.

2. Schmieren Sie die beweglichen Teile des Lagers, um die Bewegung glatt zu halten.

3.Wenn der Mechanismus lange nicht verwendet wird, sollte die Oberfläche der beweglichen Teile des Mechanismus sauber gewischt und mit einem Rostschutz gesprüht werden.

4. Regelmäßig die Schrauben, Muttern, Nadeln und andere Befestigungsstücke in verschiedenen Teilen der Maschine überprüfen, um eine Lockerung zu verhindern und Maschinenqualitätsunfälle und persönliche Unfälle zu verhindern.

Sicherheitsverfahren:

1. Nehmen Sie während des Betriebs nicht Ihre Hände oder andere Teile in die Vakuumkammer, die beweglichen Teile der Kugelführungshülle oder den gefährlichen Bereich, da dies zu Verletzungen führen kann.Lassen Sie nicht zu, dass zwei oder mehr Personen die Maschine bedienen, um zufällige Verletzungen zu vermeiden..

Anmerkung: Bei elektrischer Schutzvorrichtung ist die Sicherheitsabdeckung so zu verwenden, dass sich die beweglichen Teile im Inneren der Schutzabdeckung befinden, um die persönliche Sicherheit sicherzustellen.

2- Ausländische Techniker und benannte Mitarbeiter dürfen die Ausrüstung nicht willkürlich demontieren und debuggen.

3. Nicht ohne Erlaubnis Schaltkreiskomponenten auseinander.
