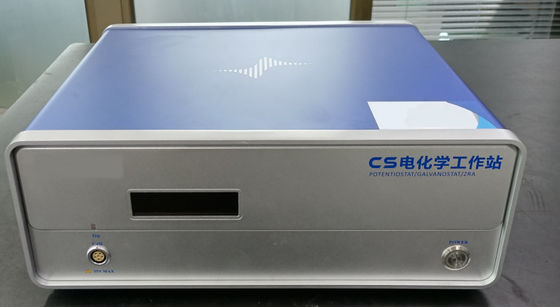

Elektrochemische Arbeitsstationen für Batterielaboratorien

Dauerpotenzial Leistungsbereich: ±10V

Dauerstromregelungsbereich: ±2,0A

Genauigkeit der potenziellen Steuerung: 0,1% × Messwert ±1mV

Genauigkeit der Stromsteuerung: 0,1% × Messwert

Potenziallösung: 10V (< 100Hz), 3V (< 10Hz)

Stromempfindlichkeit: 1 pA

Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen.

Eintrittsimpedanz der Referenzelelektrode: 1012 ± 20 pF

Strombereich: 2nA ~ 2A, insgesamt 10 Stopps

Druck des Behälters: ± 21 V

Maximaler Ausgangsstrom: 2,0 A

CV- und LSV-Scangeschwindigkeit: 0,001mV ~ 10000V/s

CA- und CC-Impulsbreite: 0,0001 ~ 65000s

Steigerung des Scanning-Stroms: 1mA@1A/mS

Potenzialschub während des Potenzialscans: 0,076MV-@1V /mS

SWV-Frequenz: 0,001 ~ 100KHz

DPV- und NPV-Impulsbreite: 0,0001 ~ 1000s

AD-Datenerhebung: 16bit@3,6MHz, 20bit@1KHz

DA-Auflösung: 16 Bit, Erstellzeit: 1S

Mindestpotenzialschwellen von CV: 0,020mV

IMP-Frequenz: 10Hz bis 1MHz

Niedrigpassfilter: 8 programmierbare Segmente

Strom- und Potenzialbereich: automatische Einstellung

Kommunikationsmodus der Schnittstelle: USB2.0

2. Elektrochemische Impedanzfunktion

Signalgenerator:

Frequenzantwort: 10 Hz bis 1 MHz

Frequenzgenauigkeit: 0,005%

Amplitude des AC-Signals: 1mV bis 2500mV

Auflösung des Signals: 0,1 mV RMS

Gleichstromverzerrung: -10~+10V

DDS-Ausgangsimpedanz: 50

Wellenform: Sinuswelle, Dreieckwelle, Quadratwelle

Sinewellenverzerrung: < 1%

Scanmodus: Logarithmus/linear, Steigerung/Abnahme

Signalanalysator:

Mindestintegrationszeit: 10 mS oder maximale Zykluszeit

Maximale Integrationszeit: 106 Zyklen oder 105 Sekunden

Messzeitverzögerung: 0~105 Sekunden

Dc-Ausgleich:

Automatischer Potenzialkompensationsbereich: -10V~+10V

Stromkompensationsbereich: -1A bis +1A

Anpassung der Bandbreite:

Automatische oder manuelle Einstellungen, insgesamt 8 Ebenen können eingestellt werden

2. Elektrochemische Impedanzfunktion

Signalgenerator:

Frequenzantwort: 10 Hz bis 1 MHz

Frequenzgenauigkeit: 0,005%

Amplitude des AC-Signals: 1mV bis 2500mV

Auflösung des Signals: 0,1 mV RMS

Gleichstromverzerrung: -10~+10V

DDS-Ausgangsimpedanz: 50

Wellenform: Sinuswelle, Dreieckwelle, Quadratwelle

Sinewellenverzerrung: < 1%

Scanmodus: Logarithmus/linear, Steigerung/Abnahme

Signalanalysator:

Mindestintegrationszeit: 10 mS oder maximale Zykluszeit

Maximale Integrationszeit: 106 Zyklen oder 105 Sekunden

Messzeitverzögerung: 0~105 Sekunden

Dc-Ausgleich:

Automatischer Potenzialkompensationsbereich: -10V~+10V

Stromkompensationsbereich: -1A bis +1A

Anpassung der Bandbreite:

Automatische oder manuelle Einstellungen, insgesamt 8 Ebenen können eingestellt werden

3- Hauptfunktionen der Mess- und Steuerungssoftware

Steady-State-Polarisierung: Messung des Potentials des offenen Stromkreises (OCP), konstante Potentialspolarisierung (I-t-Kurve), konstante Strompolarisierung, dynamische Potentialscanning (TAFEL-Kurve),Dynamische Stromscanning (DGP), potenzielle Scanning-Schritte;

Übergangspolarisierung: willkürliche konstante Potenzialschrittwelle, willkürliche konstante Stromschrittwelle, konstante Potenzialschritt (VSTEP), konstante Stromschritt;

Zeitanalyse: Chronopotentiometrie (CP), Chronogalvanometrie (CA), Chronogalvanometrie (CC);

Voltammetrie: lineare Sweep-Voltammetrie (LSV) #, lineare zyklische Voltammetrie (CV), schrittweise zyklische Voltammetrie (SCV) #, Quadrat

Wellenvoltmetrie (SWV) #, Differenzimpulsvoltmetrie (DPV) #, herkömmliche Impulsvoltmetrie (NPV) #, herkömmliche Differenz

Split-Impuls-Voltometrie (DNPV) #, Differenzimpulsstromdetektion (DPA), doppelte Differenzimpulsstromdetektion (DDPA),

Drei-Impuls-Strom-Erkennungsmethode (TPA), integrierte Impuls-Strom-Erkennungsmethode (IPAD), Wechselstrom-Voltometrie (ACV)

Zweite harmonische Wechselstromvoltmetrie (SHACV), Fourier-Transformation Wechselstromvoltmetrie (FTACV) (die #-Methode umfasst Phase

Auflösungsvoltammetrie);

AC-Impedanz: Elektrochemische Impedanz (EIS) ~ Frequenz-Scan, Elektrochemische Impedanz (EIS) ~ Zeit-Scan, Elektrochemische Impedanz (EIS) ~

Potenzialscanning (Mott-Schottky-Kurve), Impedanzprüfung mit konstanten Strömen;

Ladungs- und Entladungstest: Ladung und Entladung der Batterie, konstante Lade- und Entladung, konstante Lade- und Entladungspotenzial, konstante Intermittierende Titrierung des Stroms GITT,Konstantes Potenzial, intermittierendes

Titrierung von PITT;

Erweiterte Messungen: Elektrochemisches Rauschen (EN), galvanische Korrosionsmessung (ZRA), elektrochemische Auflösung/Ablagerung, kontrollierte Elektrolysepotenziale Coulomb

Methode (BE), Messung des Lösungswiderstands, zyklische Polarisierungskurve.
